横河NSエンジニアリングの橋梁関連製品

Yokogawa NS Engineering Corp.

高度な素材技術と利用技術を活かした製品で
社会ニーズにこたえる

素材メーカーとして培われた素材技術と橋梁メーカーとしての技術を活かすことで、新設橋梁向けの合成床版や伸縮装置、既設橋梁の更新技術や耐震製品など、さまざまなニーズに合致した製品をご提供致します。

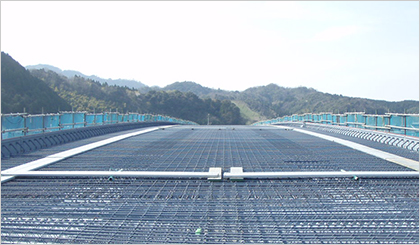

TRC床版

TRC床版

トラス鉄筋で補剛された鋼・コンクリート合成床版

底鋼板をトラス鉄筋で補剛した軽量合理化構造のため、架設時取り回しが容易で、またトラス鉄筋が現場配筋のスペーサーを兼ねるなど、様々なメリットを発揮できます。

サンドイッチ型複合床版

サンドイッチ型複合床版

上下鋼板を有する高強度鋼・コンクリート複合床版

上下鋼板と形鋼から構成される鋼殻パネルに高流動コンクリートを中詰めして完成する、高強度鋼・コンクリート複合床版です。高強度であるだけでなく、上側鋼板を利用した自由度の高い架設方法の提案、長支間対応など鋼材を有効に活用した提案が可能です。

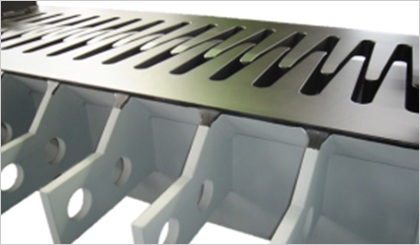

SEFジョイント100

SEFジョイント(R)100

高耐久性コンパクト型鋼製フィンガージョイント

鋼部材に耐疲労鋼を採用し、必要最小限の部材で構成した疲労耐久性・経済性に優れた橋梁用伸縮装置です。コンクリート埋設部材が縦方向であるため、充填性に優れており、部材がコンパクトで、小分割での施工も可能であるため、取り替え工事にも適しています。

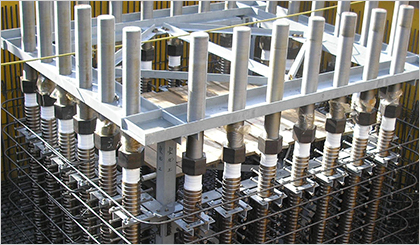

直接定着式アンカーボルト

直接定着式アンカーボルト

アンカービームが不要な鋼製橋脚の新しい定着方式

丸鋼に節加工を施した異形部を設け、そこにスタッドを取付けることでフーチングコンクリートとの付着力を高めたアンカーボルトです。アンカーボルトのみで直接定着させることができ従来の鋼製橋脚の定着方式に必要なアンカービームが不要となります。コンパクトな構造が実現でき、特に都市部での狭隘施工には効果を発揮できます。

ウェザーアクト処理

ウェザーアクト処理

耐候性鋼材の保護性さび生成促進処理剤

JIS耐候性鋼材の表面にクロム置換ゲーサイト(保護性の高いさび層)を早期に形成できる処理剤です。従来の耐候性鋼材の適用範囲「飛来塩分量≦0.05mdd」を「飛来塩分量≦0.4mdd」まで拡大することが可能です。

SUB(座屈拘束ブレース)

SUB(座屈拘束ブレース)

軽量でエネルギー吸収能力に優れた制振デバイス

エネルギーを吸収する芯材(低降伏点鋼・普通鋼材)を山形鋼で座屈拘束させた、軸降伏履歴型ダンパーです。芯材はアンボンド化して拘束させるため、芯材材質のエネルギー吸収能力をそのまま発揮させることができます。すべて鋼材で構成させることで、断面のスリム化・軽量化を実現しました。

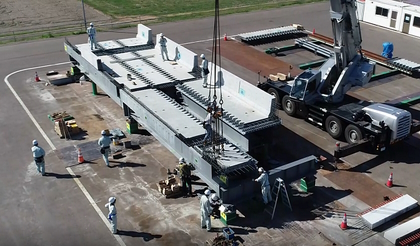

NYラピッドブリッジ

NYラピッドブリッジ

中小スパン橋の急速架替施工が可能な新形式のプレキャスト合成床版橋

鋼桁と床版や壁高欄が一体となった製品ブロックを架設して組み立てる合成床版橋です。
劣化した中小スパンの既設橋の短期間の架替えが可能となります。

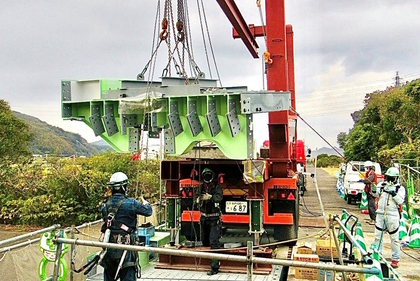

STEEL-C.A.P.工法(NETIS番号:KK-240002-A)

STEEL-C.A.P.工法

既設RC床版を急速取替え可能な鋼床版工法

既設RC床版を鋼床版に急速に取替可能な鋼床版工法です。
主桁上既設RC床版を撤去せずに鋼床版パネルを接合することで急速施工が可能です。

※詳細情報の読み込みに時間がかかる場合がございます。

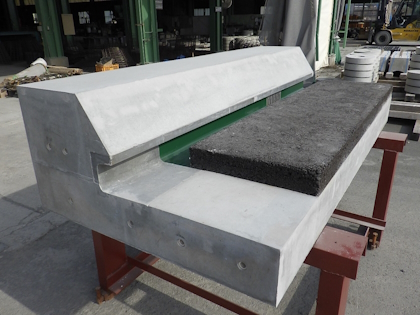

YNタフドレーン

YNタフドレーン

高強度繊維モルタルを用いた橋梁用排水溝

高速道路等自動車専用道路の橋梁において、通水断面を大きくし、排水桝の設置間隔を広くすることが可能です。鋼材を使用しないことで腐食リスクがなく高い耐久性を実現し、高圧洗浄での清掃も可能で、維持管理性にも優れています。
また、軽量であり、人力施工も可能で施工性も優れています。
